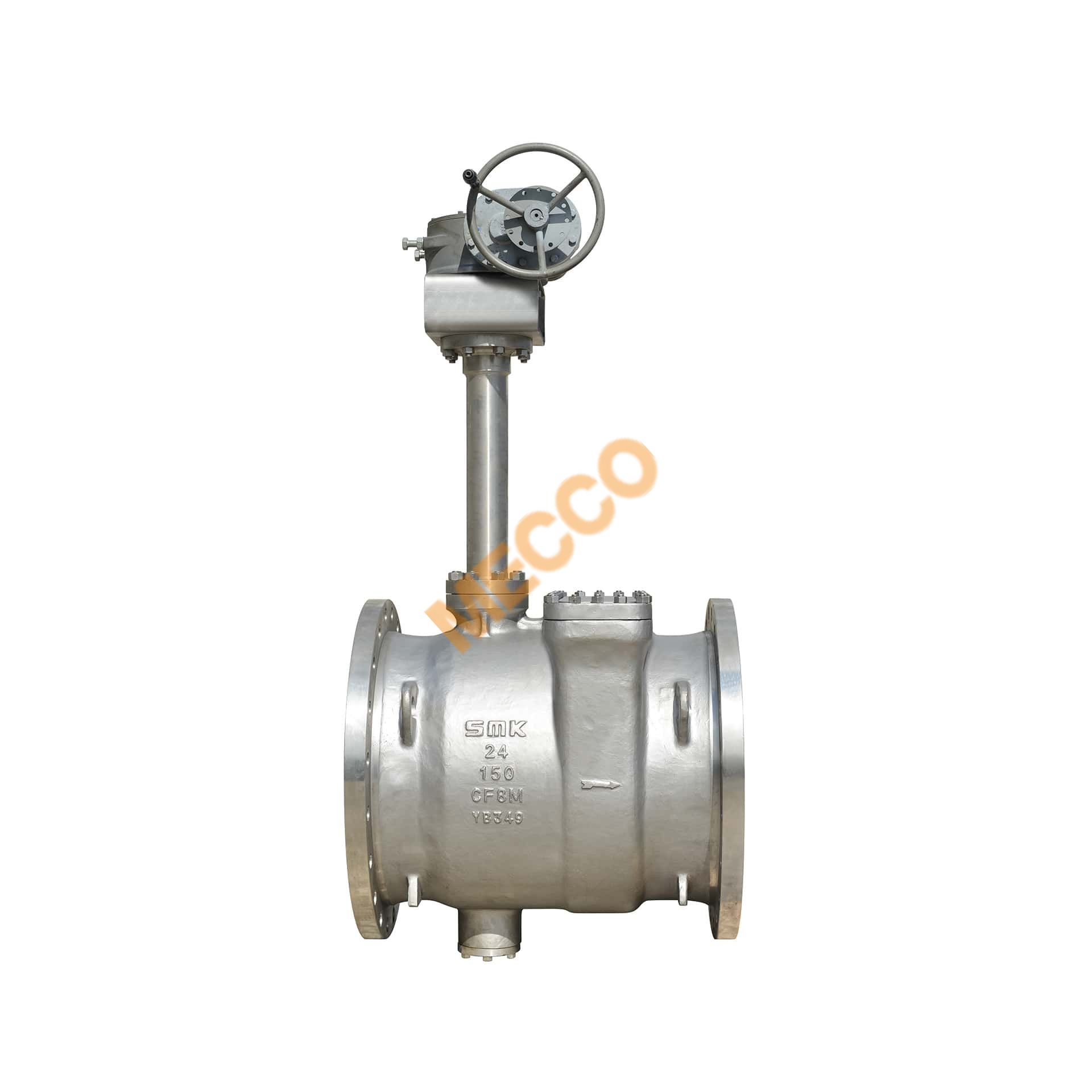

Криогенные шаровые клапаны предназначены для работы с низкотемпературными средами ниже -29℃ и обычно делятся на три температурных диапазона: от -29℃ до -46℃ (или -50℃); от -46℃ (или -50℃) до -101℃ (или -110℃); от -101℃ (или -110℃) до -196℃. Применение ниже -196℃ крайне редко и, как правило, связано с жидким водородом или гелием. Для эксплуатации при -196℃ и ниже клапаны разработаны и изготовлены в соответствии со стандартами BS 6364, ISO 28921-1, MSS SP-134, SPE 77-200, GB/T 24925 и другими. Классы давления включают CL150, CL300, CL600, CL900, CL1500 и CL2500 (или PN16 до PN420). Высота удлинения корпуса спроектирована в соответствии с требованиями SPE 77-200, при наличии специальных требований по высоте возможны индивидуальные проекты.
Размер:
NPS1/2~~NPS20 (DN15~~DN500), размеры вне этого диапазона могут быть изготовлены по заказу.
Материал:
Материал корпуса выбирается по заказу. Для температур от -29℃ до -46℃ (или -50℃) обычно используется LCB или LF2. Для температур ниже -46℃ (или -50℃) применяются аустенитные нержавеющие стали (CF8, CF3, CF8M, CF3M и др.).
Внутренние части/шток:
Для температур от -29℃ до -46℃ уплотнительные кольца могут быть из мягких материалов, таких как силиконовый каучук (VMQ), фторкаучук (FKM), PTFE. Для температур ниже -46℃ используются кольца из PCTFE. Многослойные уплотнительные кольца состоят из колец-композитов из нержавеющей проволоки и гибкого графита, либо твердые уплотнительные поверхности, выполненные наплавкой, термораспылением или покрытием как на седле, так и на диске (с коррозионно-стойкой базой). Шток цельнокованный или по заказу.
Конструкция:
Корпус по стандартной конструкции клапанов. Удлиненный корпус — цельный или с добавлением трубного участка и сваркой с полным проплавлением. Газозащитная сварка не допускается. Контроль качества сварных швов неразрушающими методами обязателен. Возможна установка отверстий для сброса давления или самосбросных седел с маркировкой по заказу.
Режим работы:
Ручной, червячный, электрический, пневматический и др.
