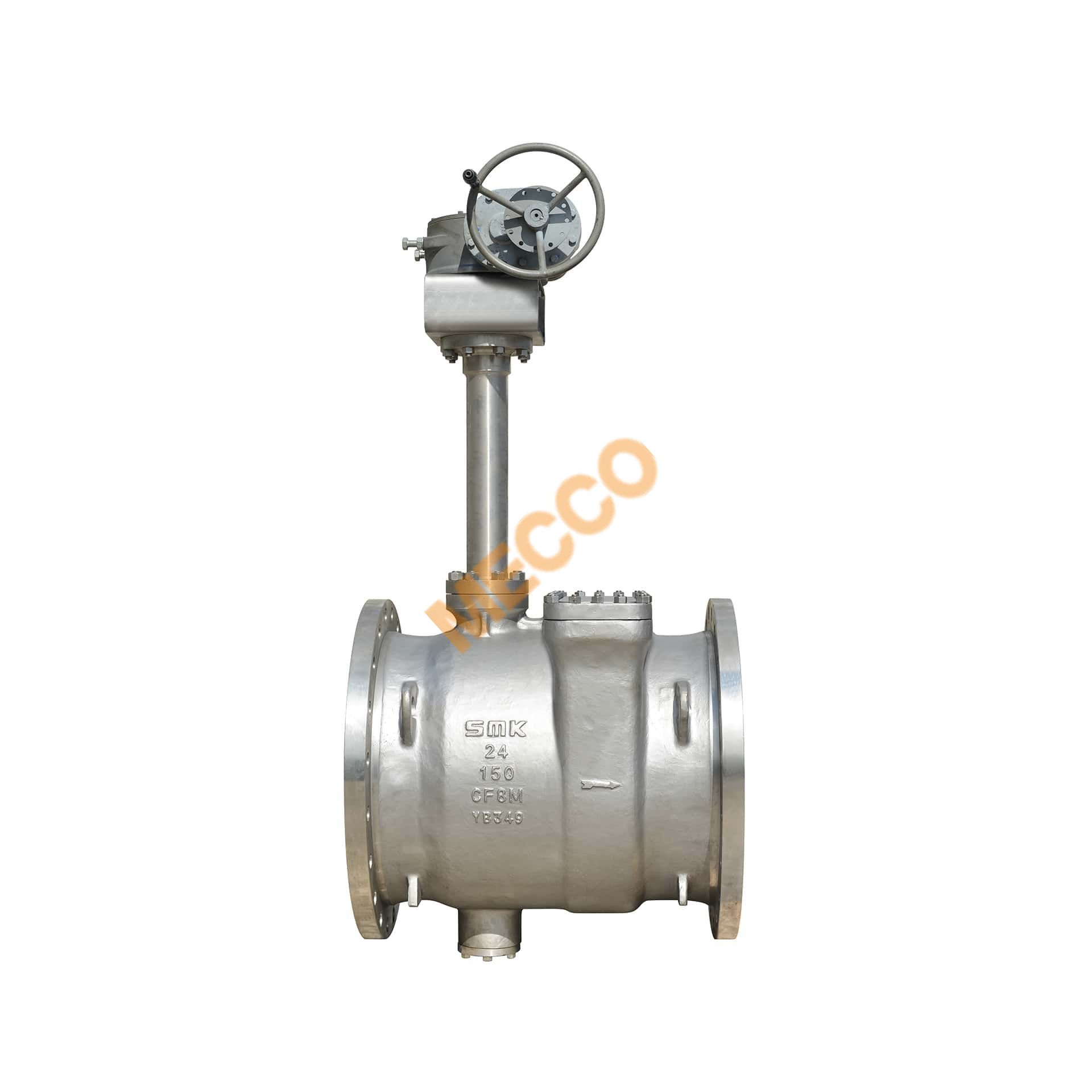

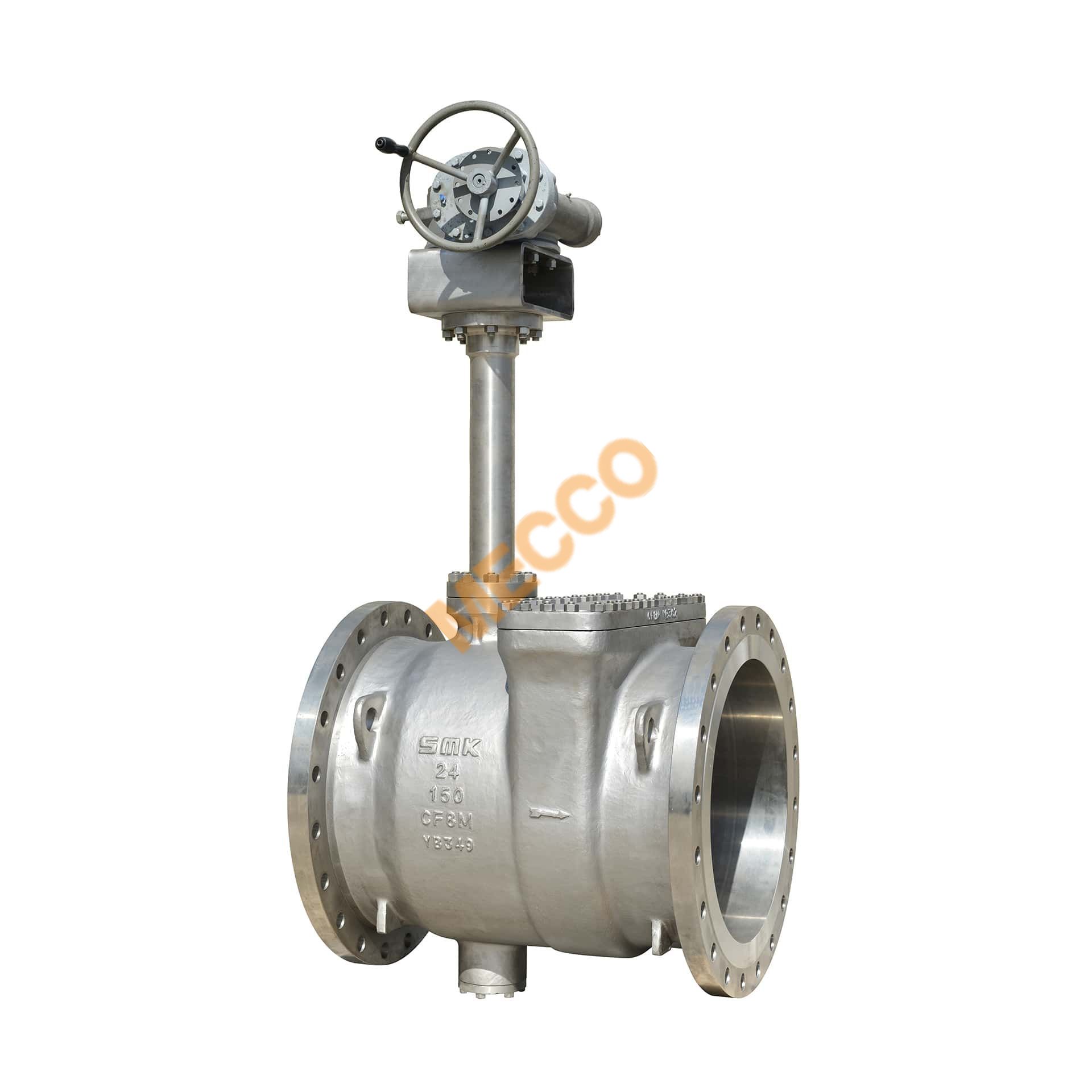

Криогенные дисковые затворы подходят для низкотемпературных сред ниже -29℃ и обычно классифицируются по тем же трем диапазонам: от -29℃ до -46℃ (или -50℃); от -46℃ (или -50℃) до -101℃ (или -110℃); от -101℃ (или -110℃) до -196℃. Применение ниже -196℃ крайне редко и обычно связано с жидким водородом или гелием. Для работы при -196℃ и ниже клапаны разработаны и изготовлены в соответствии со стандартами BS 6364, ISO 28921-1, MSS SP-134, SPE 77-200, GB/T 24925 и другими. Классы давления включают CL150, CL300 и CL600 (или PN16 до PN110). Высота удлинения корпуса спроектирована согласно требованиям SPE 77-200, при наличии специальных требований по высоте возможны индивидуальные проекты.
Размер:
NPS2~~NPS48 (DN50~~DN1200), размеры вне диапазона — по заказу.
Материал:
Материал корпуса по заказу. Для температур от -29℃ до -46℃ (или -50℃) обычно LCB или LF2. Для температур ниже -46℃ — аустенитные нержавеющие стали (CF8, CF3, CF8M, CF3M и др.).
Внутренние части/шток:
Для температур от -29℃ до -46℃ уплотнительные кольца из мягких материалов: силиконовый каучук (VMQ), фторкаучук (FKM), PTFE. Для температур ниже -46℃ — кольца из PCTFE. Многослойные кольца из нержавеющей проволоки и гибкого графита или твердые поверхности наплавкой/покрытием на седле и диске (с коррозионно-стойкой базой). Шток цельнокованный или по заказу.
Конструкция:
Корпус согласно стандартам клапанов, удлиненный корпус цельный или с трубным участком и сваркой с полным проплавлением, газозащитная сварка запрещена. Контроль сварных швов неразрушающими методами обязателен. Возможны отверстия для сброса давления или самосбросные седла с маркировкой.
Режим работы:
Ручной, червячный, электрический, пневматический и др.
